移動式簡易階段 SI-40 タイプ／天板交換作業手順
  【必要工具】
・電動工具デイスクグラインダー
　 （サンダー）
・ポンチ ・ハンマー ・テープ
■step1

①：本体を裏返します。 1段づつの天板構成は、2枚の天板部材を使用しています。

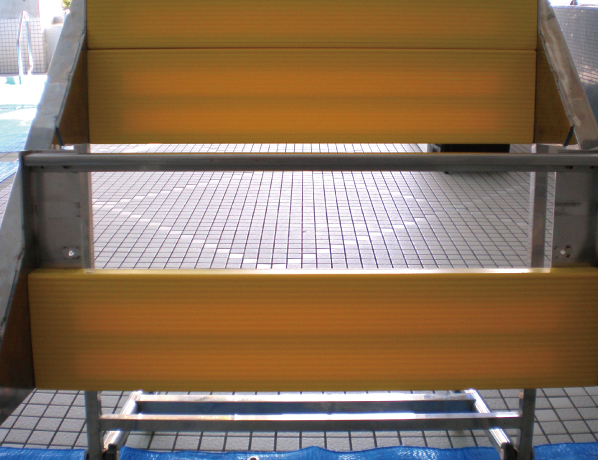

②：破損した側の天板を取り外します。

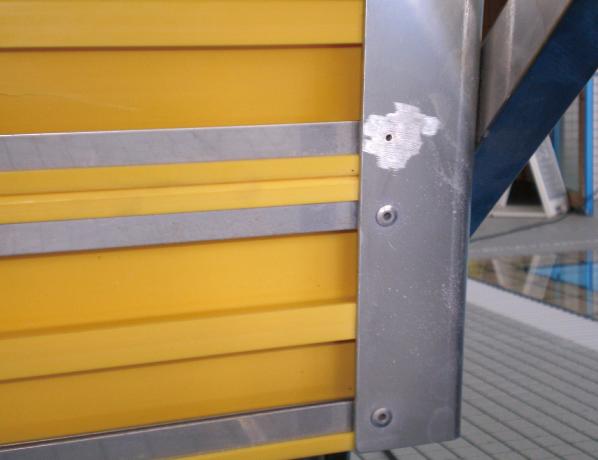

＊参考 破損した天板部を固定している両サイドのリベットを電動工具で削ります。
その際、①と②の天板では削るリベットが異なりますのでご注意下さい。
左記画像は①の天板交換をしているものです。
■step2

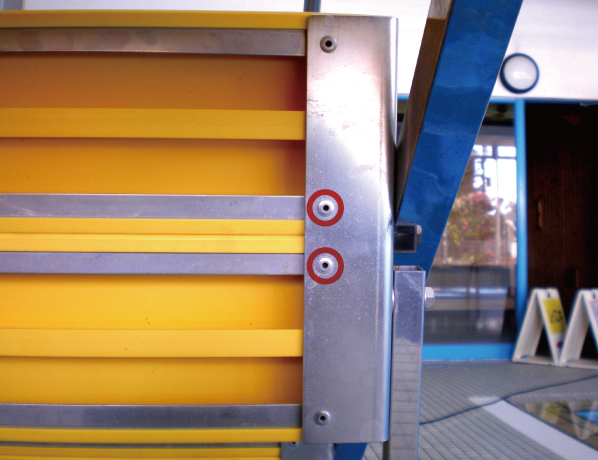

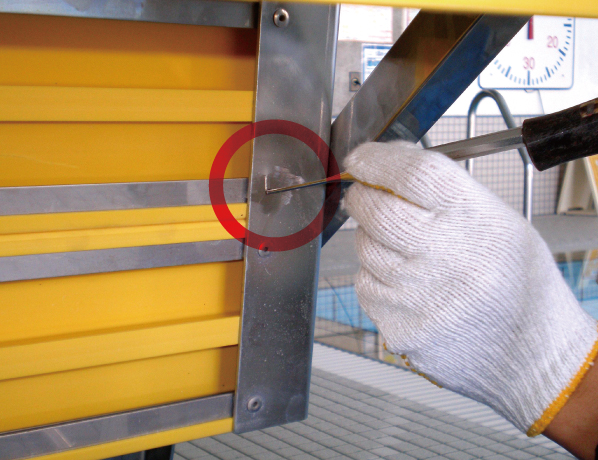

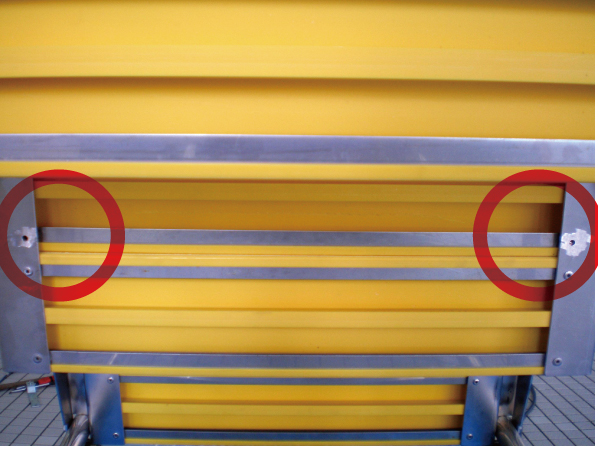

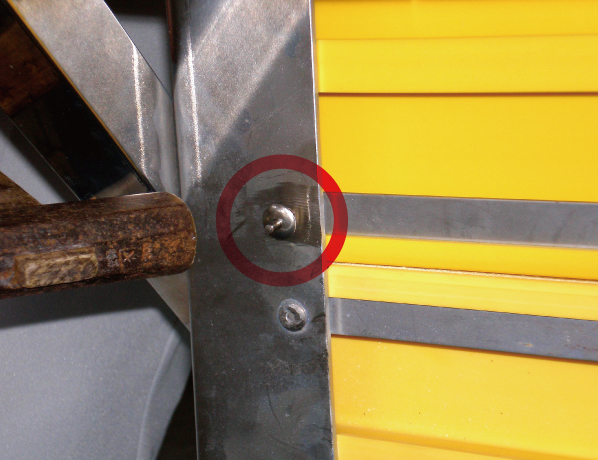

①：リベットを削り取った後、赤丸印の箇所をポンチをあててハンマーで叩きます。
＊固定されていたフレームから完全に外します。　＊同様に逆側も外します。

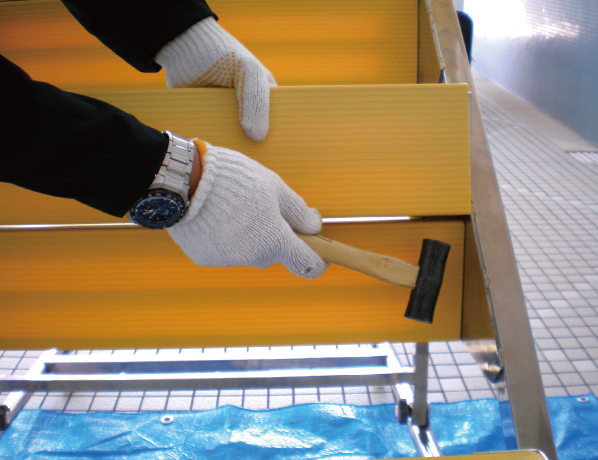

②手前に押しながらハンマーを下側から上側へと叩きます。
＊両側を少しずつ叩きながら天板をフレームから外します。
■step3

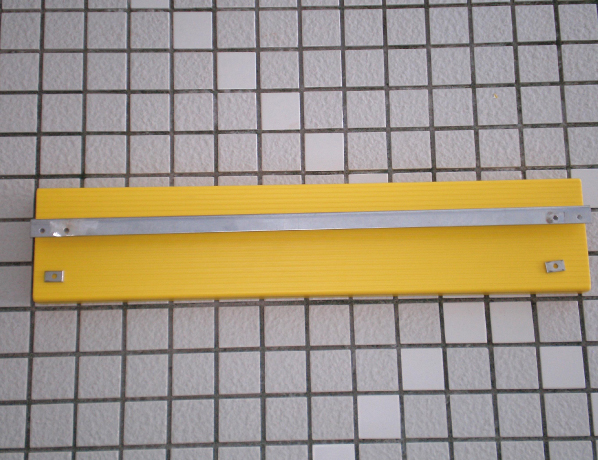

①：外した天板を分解すると天板（1枚）＋部材①（1本）＋部材②プレート（２ヶ）
　　注意：部材②プレートは小さいので無くならない様にして下さい。

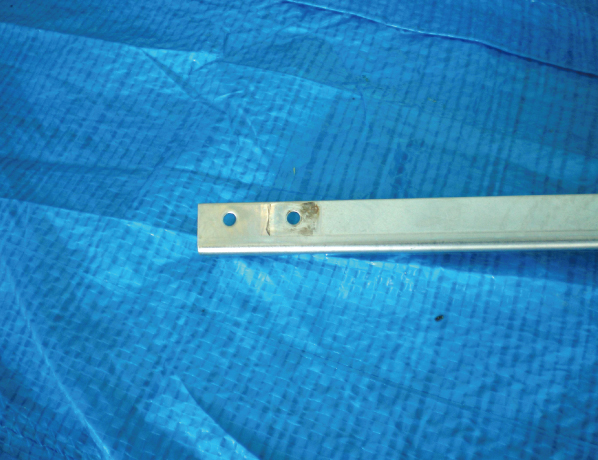

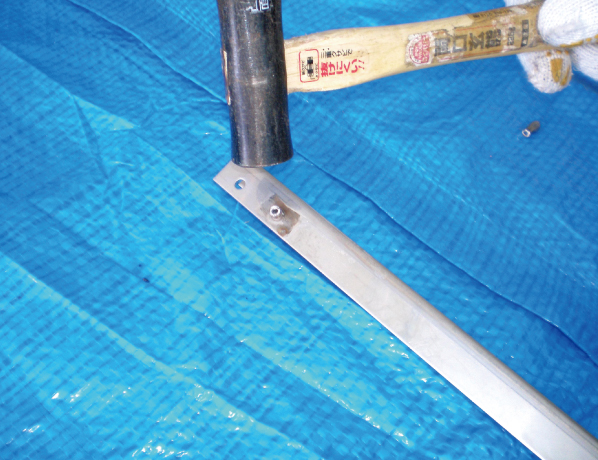

②：部材①の残リベットをハンマーやサンダー等を利用して完全に抜き取ります。

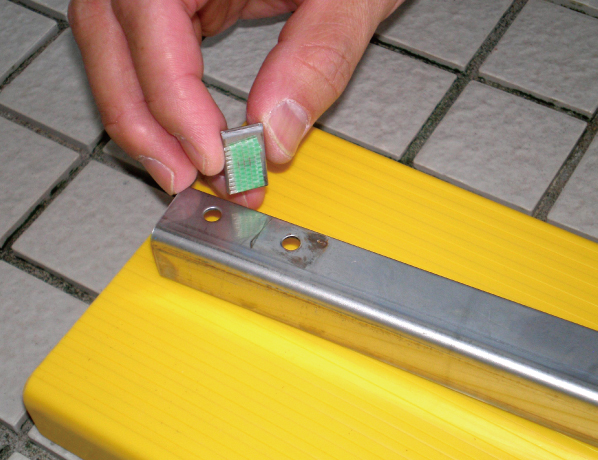

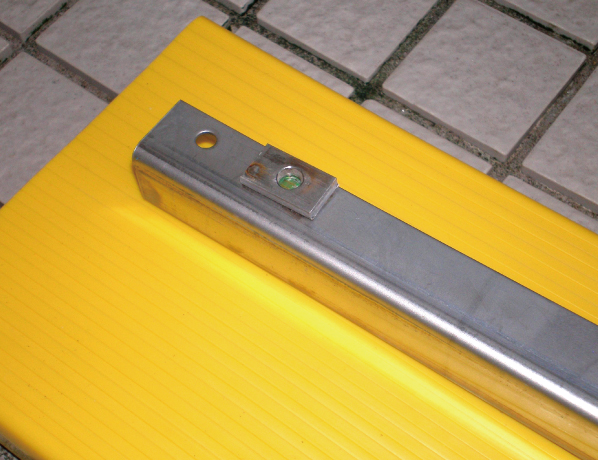

①：部材②プレートの裏に両面テープ等を貼って、穴位置を合わせ貼り合わせます。（両側共）

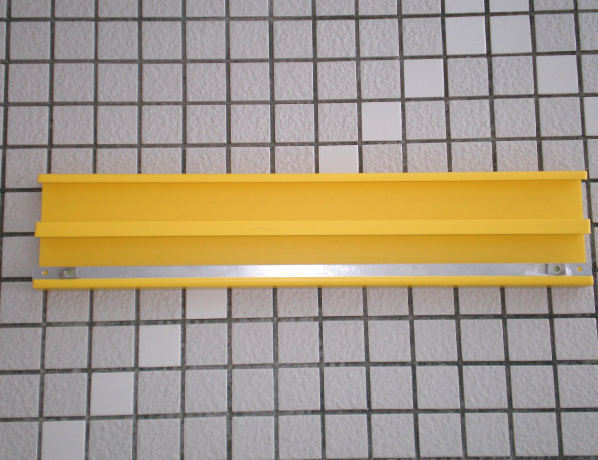

②：天板裏側の片側小口面に部材①をはめ込みます。

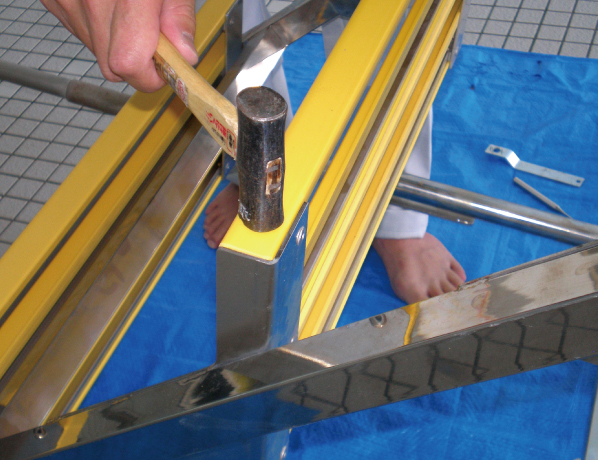

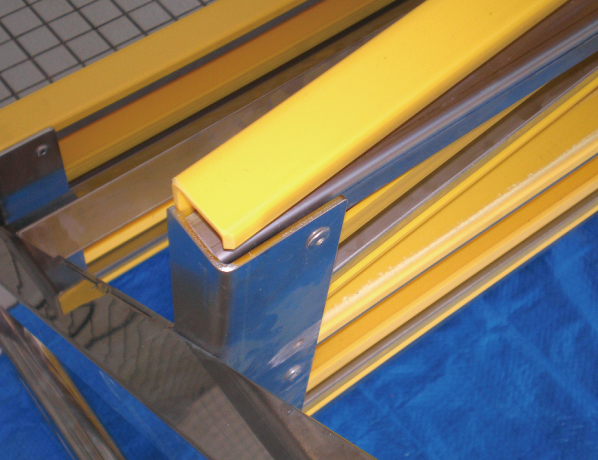

③：本体フレームの片側小口に天板片側小口部分を差込みハンマーで叩きセットします。
　　 逆側も同様にします。完全にセットします。
■step4

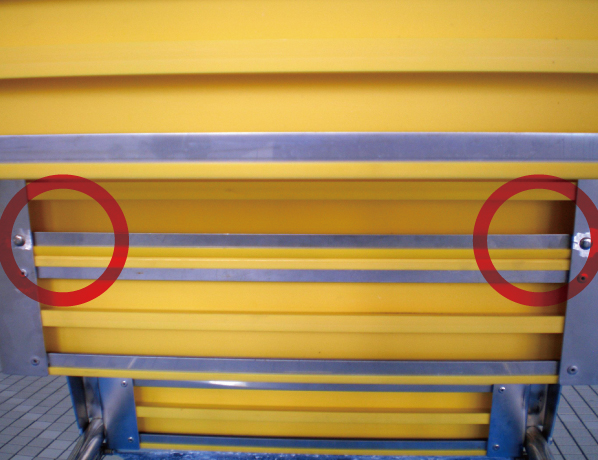

①：天板セット後、本体フレームとの穴位置を合わせ打込みリベットを差込み、出ているリベット芯棒を
　　ハンマーで叩きます。 両サイド２箇所。

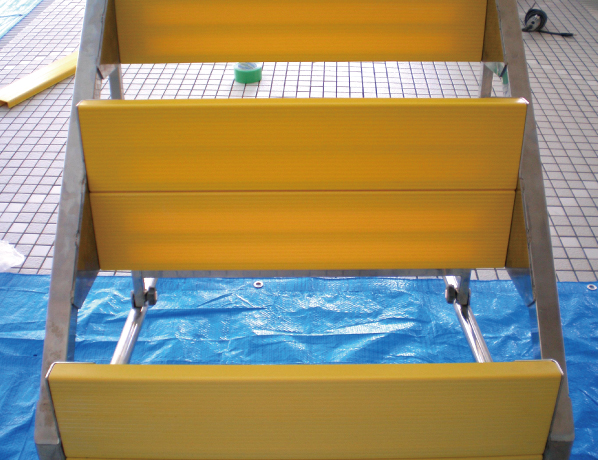

天板交換完了！
